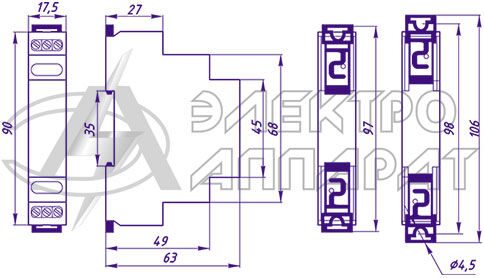

Габаритные размеры реле РКН-1-2-15 приведеные на рисунке 1.
Рисунок 1 - Габаритные размеры реле РКН-1-2-15
Подготовка изделия к работе
Установите верхний порог срабатывания в положение «+30%», нижний порог - в положение «-30%» и минимальную задержку срабатывания «0,1с».
Подключите к клеммам «А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» «21», «22», «24» исполнительные цепи.
Подайте напряжения питания и убедитесь, что включены оба индикатора «U» и «R».
Установите необходимую задержку и необходимые пороги срабатывания реле, учитывая что нижний порог должен быть ниже верхнего не менее чем на 2,5 деления шкалы.
Работа реле РКН-1-2-15
При подаче питания на реле происходит анализ напряжения сети.
Если напряжение сети находится в диапазоне между верхним и нижнем установленными порогами напряжения, то встроенное исполнительное реле включается через 6 мин (фиксированная задержка включения), при этом включается индикатор, контакты реле 11-14, 21-24 замыкаются.
Если напряжение сети стало больше верхнего порога или меньше нижнего, исполнительное реле выключается по окончании отсчета времени задержки срабатывания, установленной пользователем (замыкаются контакты 11-12, 21-22).
Когда контролируемое напряжение возвращается в норму, реле включается через фиксированную задержку включения 6 мин. Отсчет времени задержки включения (6 мин) может быть принудительно прерван произвольном поворотом регулятором времени срабатывания.
Конструкция реле РКН-1-2-15
Реле контроля однофазного напряжения РКН-1-2-15 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
Крепление осуществляется на монтажную шину DIN шириной 35 мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса.
Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2.
На лицевой панели расположены: сверху регулятор верхнего порога срабатывания, снизу регулятор нижнего порога срабатывания, а между ними - регулятор задержки времени срабатывания, а также зеленый индикатор включения питания «U» и желтый индикатор срабатывания встроенного исполнительного реле.
