Габаритные, установочные и присоединительные размеры реле РП 341 приведены на рисунке 1. Электрическая схема подключения реле РП 341 приведены на рисунке 2.

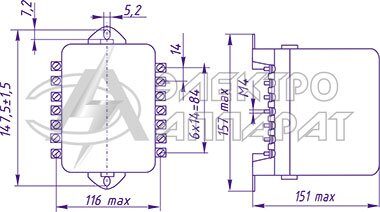

Рисунок 1а - Габаритные, установочные и присоединительные размеры реле типа РП 341 переднее присоединение

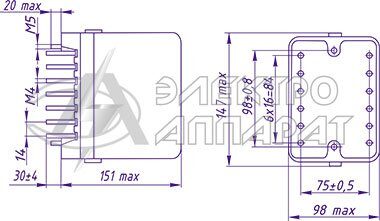

Рисунок 1б - Габаритные, установочные и присоединительные размеры реле типа РП 341 заднее присоединение
Рисунок 2 - Электрическая схема подключения реле РП 341
Указанные на рисунке обозначения выводов на цоколе реле не имеются.
Конструкция
Реле смонтированы в корпусах, состоящих из цоколя и кожуха.
