Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1. Электрическая схема подключения приведена на рисунке 2.

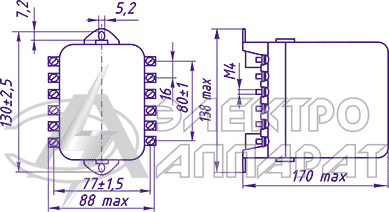

Рисунок 1a - Габаритные, установочные и присоединиельные размеры реле серии РП 250 переднее присоединение
Рисунок 1б - Габаритные, установочные и присоединительные размеры реле серии РП 250 заднее присоединение
Размеры приведены справочные, без предельных отклонений.
Рисунок 2 - Электрическая схема подключения реле РП 250:
а - РП-251; б - РП-252; в - РП-253; г - РП-254; д - РП-255; е - РП-256.
Указанные на рисунке цифровые обозначения выводов на цоколе реле отсутствуют.
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Герц с максимальным ускорением 0,25g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
