Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле РСВ-01-3 приведена на рисунке 2.

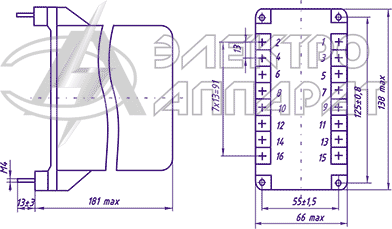

Рисунок 1a - Габаритные, установочные и присоединительные размеры реле типа РСВ-01-3 переднее присоединение Рисунок 1б - Габаритные, установочные и присоединительные размеры типа РСВ-01-3 заднее присоединение Рисунок 2 - Электрическая схема подключения реле РСВ-01-3
Конструкция
Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещены в унифицированных корпусах «CУРА» I габарита несъемного исполнения.
Условия эксплуатации
Климатическое исполнение УХЛ или О, по категории размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М40 по ГОСТ 17516.1-90 при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Герц с ускорением 3g, в диапазоне частот от 16 до 100 Герц с ускорением 1g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
