Габаритные, установочные и присоединительные размеры реле РТЗм-51 приведены на рисунке 1. Электрическая схема подключения реле - на рисунке 2.

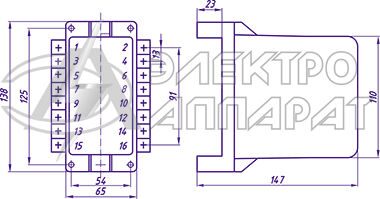

Рисунок 1a - Габаритные, установочные и присоединительные размеры реле РТЗм-51 переднее присоединение
Рисунок 1б - Габаритные, установочные и присоединительные размеры реле РТЗм-51 заднее присоединение
Рисунок 2 - Электрическая схема подключения реле типов РТЗм-51
Конструктивное исполнение
Реле выполнено с использованием микропроцессорной и микроэлектронной базы. Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. На лицевой плите указана упрощенная схема подключения реле.
Для исполнения в универсальном корпусе имеется возможность установки реле на DIN рейку типа TS35/15 (шириной 35 мм).
