Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения приведена на рисунке 2.
Рисунок 1а - Установочные, габаритные и присоединительные размеры реле серии ДЗТ переднее присоединение
Размеры справочные и приведены без предельных отклонений
Рисунок 1б - Установочные, габаритные и присоединительные размеры реле серии ДЗТ заднее присоединение

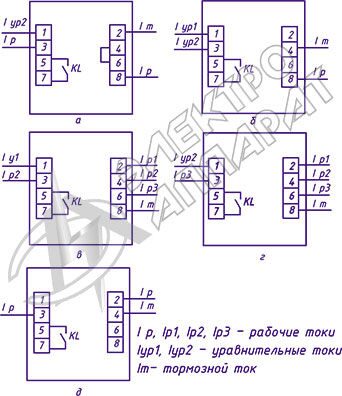

Рисунок 2 - Электрическая схема подключения реле серии ДЗТ
Конструкция
Реле состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория «4» по ГОСТ 15150-69.
Диапазон рабчих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при вибрационной нагрузке в диапазоне от 10 до 100 Гц с ускорением 0,25 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
