Габаритные размеры выключателя КУ "М" приведены на рисунках 1.
![]()
Рисунок 1а - Габаритные размеры выключателя КУ "М" (цилиндрический)
![]()
Рисунок 1б - Габаритные размеры выключателя КУ "М" (грибовидный)
![]()

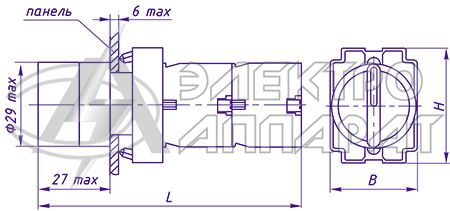

Рисунок 1в - Габаритные размеры выключателя КУ "М" (с рукояткой)
![]()

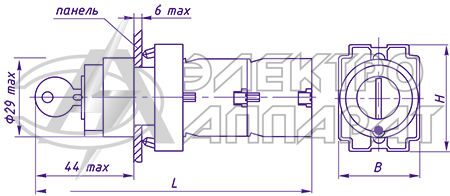

Рисунок 1г - Габаритные размеры выключателя КУ "М" (с замком)
| Наименование изделия | Габаритные размеры, мм | Масса, кг, не более | Установочный диаметр, мм | |||
|---|---|---|---|---|---|---|
| В max х Н max | L max с 2-я контактами | L max с 4-я контактами | с 2-я контактами | с 4-я контактами | ||
| Выключатели: с цилиндрическим толкателем с грибовидным толкателем с рукояткой с замком |
30 х 40 40 х 40 30 х 40 30 х 40 |
55 76 69 86 |
79 |
0,08 0,1 0,09 0,11 |
0,105 0,11 0,11 0,13 |
22 +0,21 |
