Рисунок 1 - Принципиальная схема реле РИС-Э3М
Реле смонтировано на прямоугольном пластмассовом основании и закрыто пластмассовым кожухом, на котором приведена принципиальная электрическая схема реле. Основание реле в местах прилегания кожуха снабжено уплотнительной прокладкой, предохраняющей реле от попадания пыли и влаги.
Реле выполнено в двух исполнениях: переднего и заднего присоединения проводов.
Реле смонтировано на прямоугольном пластмассовом основании и закрыто пластмассовым кожухом, на котором приведена принципиальная электрическая схема реле. Основание реле в местах прилегания кожуха снабжено уплотнительной прокладкой, предохраняющей реле от попадания пыли и влаги.
Реле выполнено в двух исполнениях: переднего и заднего присоединения проводов.
Рисунок 2 - Габаритные и установочные размеры реле для переднего присоединения

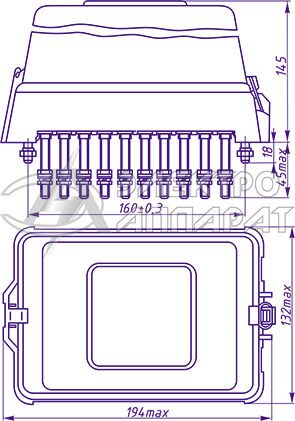

Рисунок 3 - Габаритные и установочные размеры реле для заднего присоединения
В качестве исполнительного элемента используется поляризованное двухпозицонное реле РП-4 с переключающим контактом.
Принцип действия реле РИС-Э3М
Рисунок 4 - Схема сигнализации реле РИС-Э3М
При замыкании сигнальных контактов K1F-K4F какого-либо из аппаратов аварийной или предупреждающей сигнализации через входное сопротивление R1W пойдет ток. При этом на входном сопротивлении R1W происходит нарастание напряжения и через выпрямитель V1-V4 заряд конденсатора С. Во время заряда конденсатора через обмотке поляризованного реле KP проходит импульс зарядного тока, который перебрасывает якорь реле KP из одного устойчивого положения в другое и эти замыкает цепь промежуточного реле K1H. Включается звонок H5.
C помощью кнопки S якорь реле KP перебрасывается в первоначальное положение, в результате чего снимается звуковой сигнал и схема реле РИС-Э3М приводится в исходное положение.
При прохождении второго импульса тока напряжение на сопротивление R1W снова возрастает, при этом вновь происходит заряд конденсатора С, и схема работает так, как описанное выше.
